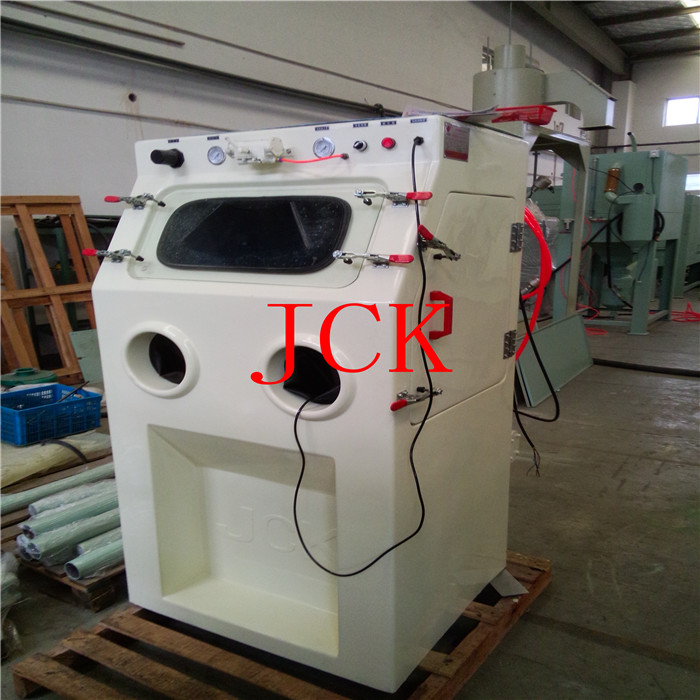

JCK-9080W湿式喷砂机方案说明
一、概述
本公司是一家表面处理和高新技术研究开发、设计、制造、销售为一体的现代化高科技型企业，同时也是同行业较具规模实力的制造商。
该机由主机喷砂系统、丸料搅拌系统、磨液泵系统、除雾系统、电气系统等组成，配置1支喷砂枪、1支清洗枪。
本设备为密闭内循环舱式喷砂机，采用1扇手动门，配置专业的磨液泵和丸料搅拌系统，出砂效率高，并配有除雾系统，能有效地清理室体散布的气雾，使工作舱内的视线良好，需操作工1人。
二、   工作方式
先接通压缩气源及电源、然后打开机舱门，将工件放置在工作台上，关闭舱门，手拿喷枪及工件，脚踏喷砂开关。
步骤
1、         接通压缩气源及电源，启动机舱照明灯
2、         加入适当砂料，（加砂应不少于5KG，多不超过15KG，砂料自动搅拌均匀）
3、         装入工件
4、         关闭舱门
5、         踩下脚踏开关，手动喷砂
6、         喷砂完毕，手动吹砂
7、         取出工件
8、         加工效率：视工件表面洁净度和工人劳动积极性
三、 喷砂机主要结构
喷砂机主要由以下几个部分组成：
3.1机器主体
喷砂主机壳采用玻璃钢材料制作而成，外表面喷漆，机仓尺寸：900*700*580mm 、大加工尺寸：800*600*400mm，
3.2喷枪
喷枪数量：1支。喷嘴材质:碳化硼;喷嘴直径：Φ8mm。1支喷枪配1个调压装置，并配有压力表显示喷枪喷射压力。
3.3 除雾装置
主要由导流板、除雾风机组成
3.4压缩空气系统(用户自配)
压缩空气进入本机后，由压力调节器调节压力，并装有压力表显示其数值（要求用户提供压力2-7bar以上，流量1m³/min的干燥压缩空气）。
3.5电气系统
除尘器电机功率：370w；
照明：13 w
砂泵    1500W
总功率：约2.0kw。

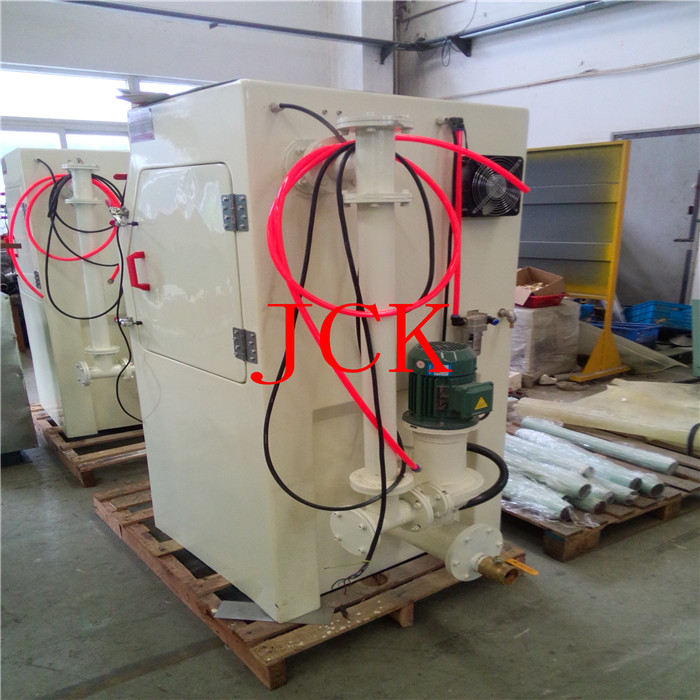

3.6 砂泵系统
    由水箱、砂泵等组成，加入适量砂料，启动砂泵，砂泵系统会把砂和水充分混合，混合后经喷枪引射到工件表面。
四、  保修期为壹年，易损件除外。
五、质保服务条款说明：
在质保期间，供应商同意免费维修。如有下列情况之一，供应商酌情收取材料成本或维修费。
6.1 易损件，机件物品因自然造成的磨损，人为造成的损坏及不可抗拒因素造成的毁坏。
6.2 未经供应商同意擅自改装、扩充、移动所致的损坏。
6.3 本质保期届满后，客户如需继续服务者，将按供方维修收费标准收取材料费及维修费。
注意：
气动元件产品在压缩空气保证干燥及干净的情况范围内,保用一年(例如:调压阀、过滤器、电磁阀等)。
六、    易损件清单
